射频识别技术首先在低频得到应用和推广。低频模块主要工作在134.2kHz和125kHz，可以用于动物识别、自动设备嵌入、门禁考勤、汽车防盗、生产线管理等方面。下面以广州健永性价比高的低频RFID模块JY-LS6930为例，介绍JY-LS6930低频模块的构成和主要应用。

1. 简介

        JY-LS6930是广州健永信息科技有限公司开发的低频125K读卡模块，通过UART进行通信，用户只需通过UART发送简单的命令便可完成对ID卡的读卡操作，而无需理解复杂的射频通信协议。小巧的体积、简单的操作方式和超低的功耗使JY-LS6930非常适合嵌入到PDA等手持设备中。

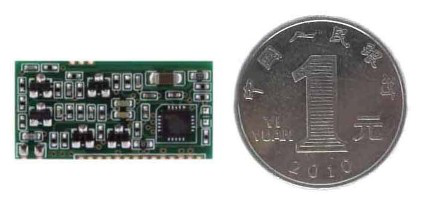

图 1.1 JY-LS6930与1元硬币的对比图

JY-LS6930具有以下特点：

◆ 工作频率125KHz；

◆ 体积小巧，易于集成到设备中；

◆ 产品支持TK、EMID及其兼容卡；

◆ 读卡距离达5cm；

◆ UART通信接口，TTL电平，操作简单；

◆ 超低功耗，可通过发送命令使模块进入低功耗模式。

2. 电气参数

2.1 极限参数

工作温度…………………………………………………………………………-20℃~+85℃

贮存温度……………………………………………………………………… -40℃~+125℃

供电电压(vcc to vss)……………………………………………………………-0.3V~+4.2V

管脚对地电压……………………………………………………………………-0.3V~+5.8V

每个管脚最大IOL………………………………………………………………………… ±2mA

相对湿度 …………………………………………………………………………  5%~95%

注：超出“绝对最大额定值”条件下工作会造成器件的永久损坏。以上未涉及器件在这些条件或超出这些条件下的功能操作。器件不能长时间在绝对最大额定值条件下工作，否则会影响其可靠性。

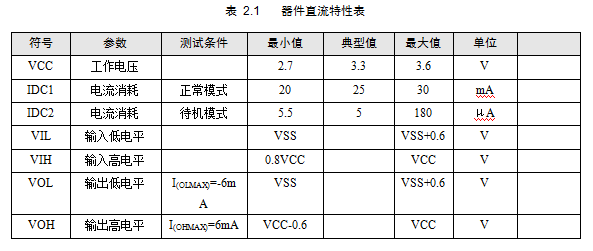

2.2 直流特性

测试条件Temperature=+25℃。

3. 健永高性能RFID模块JY-LS6930应用图

        广州健永低频RFID模块JY-LS6930具有性能稳定，价格比高，体积小巧，操作简单，超低功耗等优势特点，广泛应用于动物识别、自动设备嵌入、门禁考勤、汽车防盗、生产线管理等方面。特别在一些特殊资产管理领域更是发挥着巨大左右，比如IT资产管理、电容柜管理等。我司将在2017年4月份开发RS485接口的低频模块，可以主从关系更方便管理资产。下面介绍 JY-LS6930应用在深圳精捷能电池分容柜的图示：

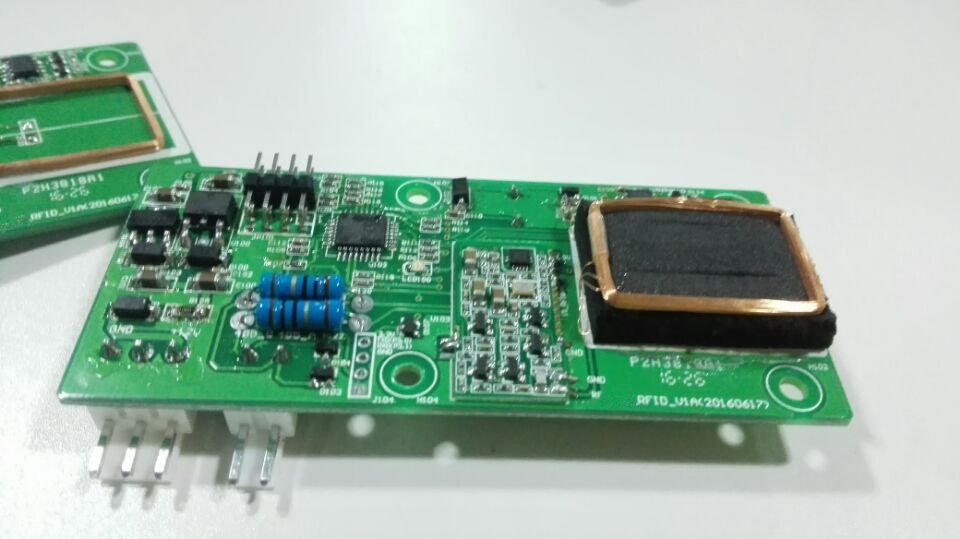

图 3.1  JY-LS6930低频模块嵌入分容柜电路板图示

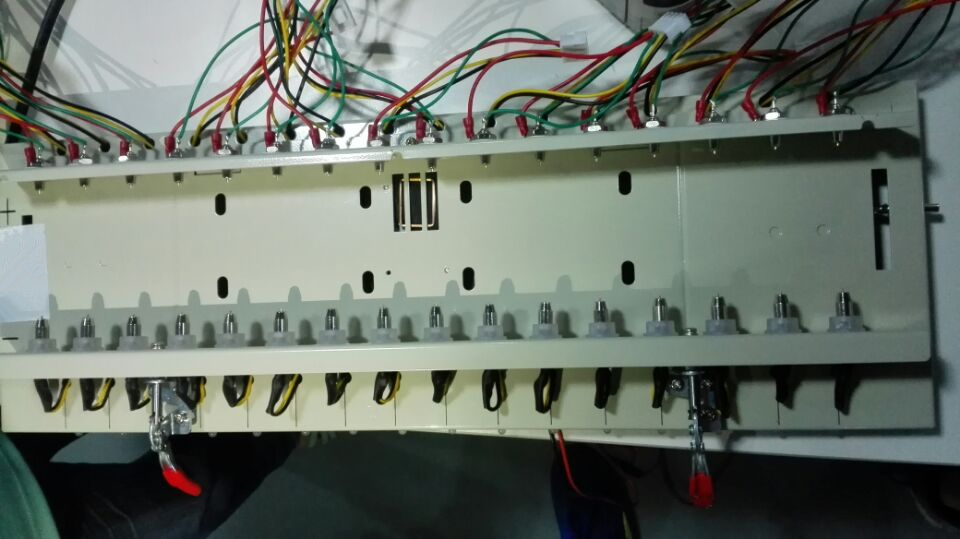

图 3.2  健永低频模块JY-LS6930应用在电池分容柜图示

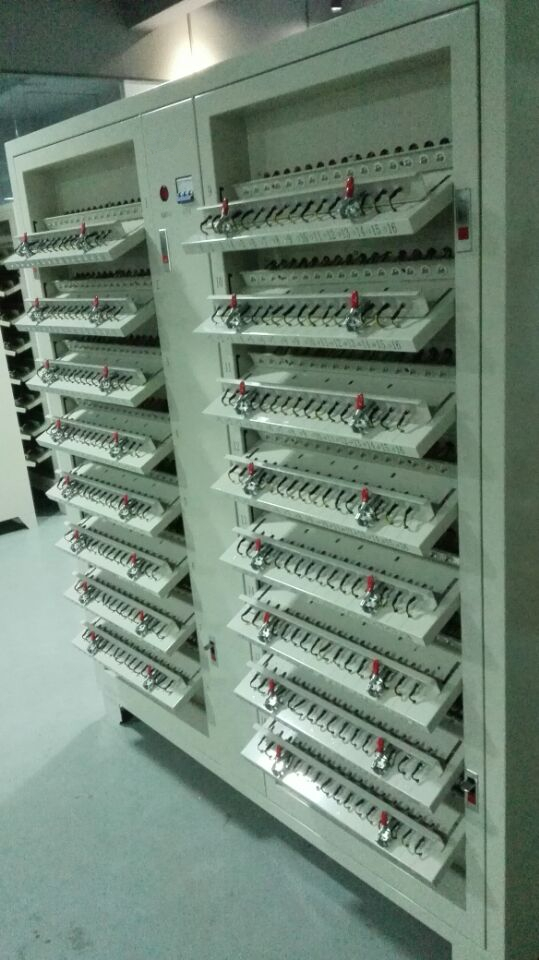

图 3.3  健永低频模块JY-LS6930应用在电池分容柜图示

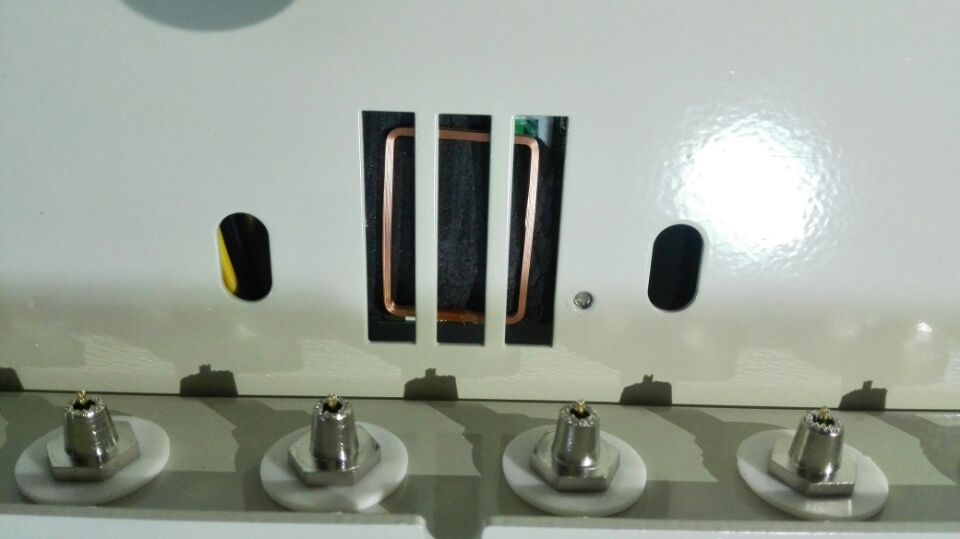

图 3.4  健永低频模块JY-LS6930应用在电池分容柜图示
