1. 简介

   JY-LD6900是一款基于射频识别技术的低频读卡模块。JY-LD6900通过UART进行通信，用户只需通过UART发送简单的命令便可完成对电子标签的读操作，而无需理解复杂的射频通信协议。小巧的体积、简单的操作方式和超低的功耗使JY-LD6900非常适合嵌入到AGV读卡器、PDA等设备中。

图 1.1 JY-LD6900实物图片

JY-LD6900具有以下特点：

   ◆ 工作频率134.2kHz、125kHz；

   ◆ 产品支持FDX-B、EMID及其兼容卡；

   ◆ 符合ISO11784/85国际标准协议；

   ◆ 读2*12的玻璃管距离8cm以上，读动物耳标20cm以上；

   ◆ 读卡速度30ms，读卡非常稳定；

   ◆ UART通信接口，操作简单，5V电压，波特率9600bps；

   ◆ 模块尺寸:43.43mm*34.65mm*2mm；

   ◆ 超低功耗，休眠状态可低至微安级别；

   ◆ 体积小巧，可方便集成到AGV读卡器、PDA等设备中。

2. 电气参数

2.1 极限参数

工作温度…………………………………………………………………………-20℃~+85℃

贮存温度……………………………………………………………………… -40℃~+125℃

供电电压(vcc to vss)……………………………………………………………-0.3V~+5.5V

电源管脚对地电压………………………………………………………………-0.3V~+5.8V

信号管脚对地电压………………………………………………………………-0.3V~+3.5V

每个管脚最大IOL………………………………………………………………… ±2mA

相对湿度 ………………………………………………………………………… 5%~95%

注：超出“绝对最大额定值”条件下工作会造成器件的永久损坏。以上未涉及器件在这些条件或超出这些条件下的功能操作。器件不能长时间在绝对最大额定值条件下工作，否则会影响其可靠性。

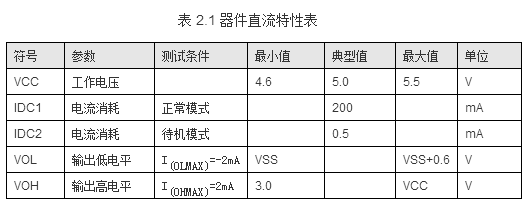

2.2 直流特性

测试条件Temperature=+25℃。

3. 描述

3.1 管脚说明

JY-LD6900模块管脚定义如下。

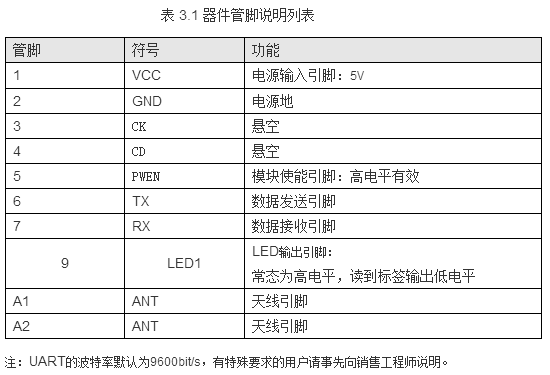

图 3.1 JY-LD6900管脚图

3.2 接口方式和典型应用

JY-LD6900通过UART进行通信，用户只需通过UART发送简单的命令便可完成对ID卡的读操作。典型应用电路图如图 3.2所示。

图 3.2 JY-LD6900典型应用电路图

4. 通信与协议说明

4.1 通信接口

通信接口：TTL

数据格式：1个起始位、8个数据位、无奇偶校验位、1个停止位。

波特率：9600

4.2 调谐参数

阅读器上电后启动自检调谐程序，调谐完毕后会把调谐参数发送出来，该参数可用于对读卡器工作环境的评估。数据格式如下：

【数据帧头】+【调谐表】+【调谐点】

【数据帧头】：1字节

【调谐表】：16字节

【调谐点】：1字节

4.3 数据通信

卡片进入一次场区最多返回2包数据，发送命令$R#重新读取，发送$S#重新发送数据。

阅读器支持EMID和FDX-B两种格式电子标签，信号输出数据(ASCLL)格式如下：

【帧头$】+【标签类型码1B】+【十进制卡号15B】+【RCC校验2B】+【帧尾#】

【标签类型码】：1个字节，E为EMID，F为FDX-B。

【十进制卡号】：15字节，前3字节为国家代码，后12字节为卡号（高位在前）

例如“9 9 0 0 0 0 0 0 0 1 1 1 1 1 1“解析为国家代号：990，卡号：000000111111

【RCC校验】：前16字节的异或值(数据类型和卡号16B的异或值)，例如：B^9^9^0^0^0^0^0^0^0^1^1^1^1^1^1 = 0X66，所以RCC为66

备注：EMID输出时国家代号小于256，卡号小于4294967296。但了协议方便所以前面补0。

5. 机械尺寸

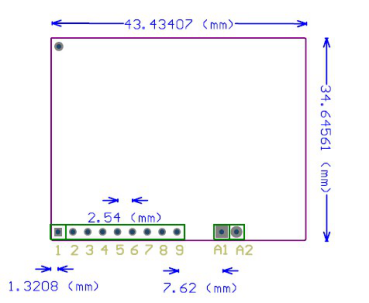

JY-LD6900机械尺寸如图 5.1所示。

图 5.1 模块机械尺寸
